200噸大跨徑龍門液壓機

在線咨詢全國熱線
18018428808

產品介紹

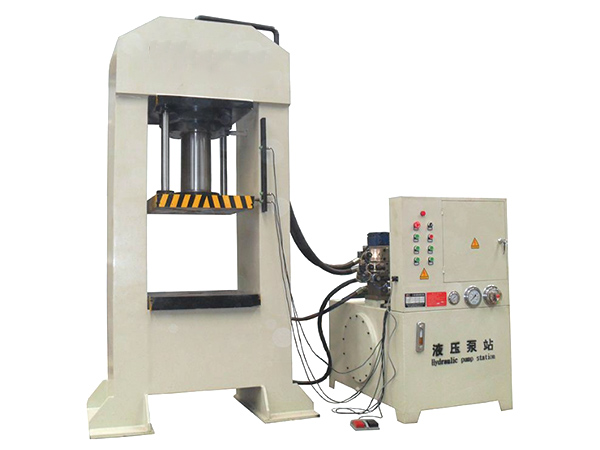

200噸大跨徑龍門液壓機簡介

200噸大跨徑龍門液壓機也叫框架式液壓機，是一款型號為YW22-200T的小型液壓機，采用龍門架全鋼性結構，經振動時效處理使機械變形量小，機架設計經由有限元設計，具有高剛性、高精度。200噸大跨徑龍門液壓機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。由主缸、液壓動力系統及電器系統等部件組成。工作臺采用優良鋼板焊接而成，確保可靠性和耐用性。液壓系統位于機身內，外型美觀，操作方便，可擴寬工作范圍，利用三面空間加長液壓缸行程（可選裝）。

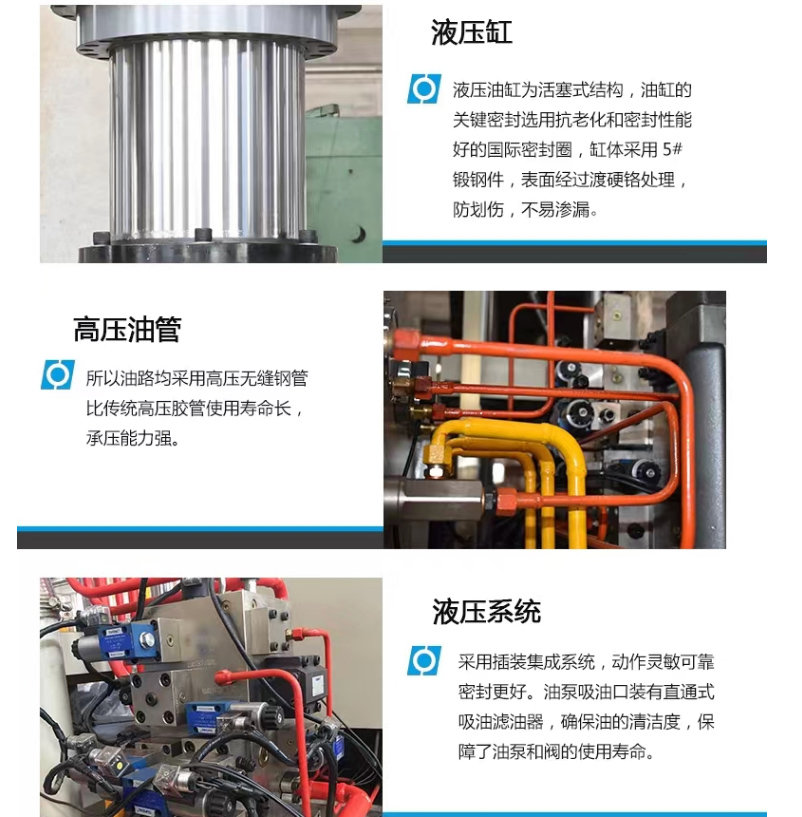

200噸大跨徑龍門液壓機液壓系統：

1、200噸大跨徑龍門液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。

2、液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。

3、主油泵為軸向柱塞泵,性能穩定。

4、油箱為鋼板焊接結構，200噸大跨徑龍門液壓機設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。

5、主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。

6、壓力表：200噸大跨徑龍門液壓機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，起到保護作用。

7、壓力：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

200噸龍門(框式)液壓機裝置

1、靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。

2、電機控制部分有熱保護器、斷路器等裝置，保護200噸大跨徑龍門液壓機電機過載免受損壞及過流短路保護。

3、主缸下腔控制塊設有防滑下落裝置及閥，滑塊可靜止在任意位置，防止滑塊失控下滑。

4、超載保護：液壓系統回路設有閥，油壓超過設定值時200噸大跨徑龍門液壓機液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。

5、超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，起到超壓保護作用。

設備安裝調試及試車

1.安裝：200噸大跨徑龍門液壓機主機和液壓控制（泵站）為一體型，隨機出廠的有使用說明書及易損密封件。

機器到廠后，檢查機器有無磕碰或損壞等，機器吊運時要注意。本壓力機應安裝在干燥無粉塵污染的混凝土基礎上，工作臺部分保持水平安裝，整機穩定無震動。然后連接油缸與液壓控制部分的油管，調整主機工作臺水平即可工作。

由于運輸震動，應檢查各部分是否松動，用相關工具重新緊固。

油箱內注入已46號抗磨液壓油，檢查電器設備是否完好。

2.試車：開機前必須了解200噸龍門(框式)液壓機的結構原理及性能，開機前應使電動機點動2~3次確定無異常時才能正常運轉，應注意電動機的旋轉方向是否正確。如反向，請對調其中二相電源線即可。

排名靠前次試車及每次更換液壓油后試車均要把溢流閥壓力調至很小值，待油泵運轉正常后，稍微調高壓力（活塞桿上下可移動即可）使活塞上下全過程運動幾次以排凈系統內空氣，然后才可試壓工作。

200噸大跨徑龍門液壓機結構優勢：

1.壓裝電機軸承液壓機-200噸大跨徑龍門液壓機采用龍門全鋼結構，采用埋弧焊。焊接后進行振動時效處理，保證機身不變形。

2.框架設計采用有限元法設計，具有高剛性、高精度的特點。

3.龍門液壓機的工作臺可以上下移動。傳統龍門液壓機有三組調節孔。

4.孔距可根據客戶要求定制，也可根據機器的開啟高度合理設計，大大擴展了機器的開合高度，使用更加方便。

5.它由主缸、液壓動力系統和電氣系統組成。

6.該系列壓裝電機軸承液壓機-200噸大跨徑龍門液壓機配有獨立的液壓和電氣控制系統，通過按鈕集中控制，可實現固定行程和固定壓力兩種成型工藝。

7.具有壓力顯示、行程和壓力調節功能。工作臺采用優良鋼板焊接，確保可靠耐用。

200噸大跨徑龍門液壓機技術參數：

主要技術參數	單位	100T	200T	315T	315T	400T	500T	500T
行程	mm	600	700	800	300	800	900	1000
開口	mm	900	1100	1250	1250	1350	1500	1500
臺面	mm	850X600	1000x800	1200x1200	1250x1150	1200x1200	1500x1200	2500x1600
液壓墊力	KN	200	630	1600	63	2000	2000	2000
液壓墊行程	mm	200	250	300	300	350	350	350
根據客戶需求特殊訂做大臺面，不同噸位液壓機
