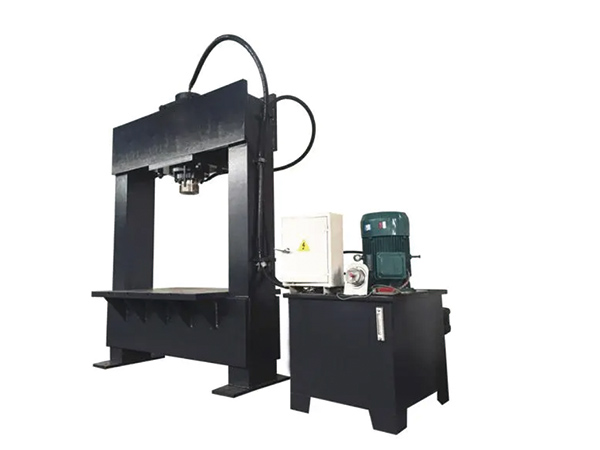

10T龍門液壓機采用全鋼性結構，經振動時效處理使機械變形量小。機架設計經由有限元素分析，具有高剛性、高精度。龍門液壓機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。

10T龍門液壓機工作原理

      10T龍門液壓機的作業原理是使用油泵把液壓油輸送到集成插裝閥塊，經過各個單向閥和溢流閥把液壓油分配到油缸的上腔或許下腔，在高壓油的作用下，使油缸進行運動。液壓機是使用液體來傳遞壓力的設備。液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。簡單地說是動力組織在電氣裝置的操控下，經過泵和油缸及各種液壓閥 完成能量的轉化，調理和輸送，完結各種工藝動作的循環。

大型龍門液壓機動力組織就是液壓系統由油箱、高壓泵、低壓操控系統、電動機及各種壓力閥和方向閥等組成，專用插裝式集成閥組合份額泵及各種份額閥構成。電氣系統：電氣操控系統部分選用點動、半自動，可完成定程定壓兩種工藝方式，壓機液體作業壓力、滑塊行程均可依據工藝需要進行調整，并具備保壓功能。本設備選用公頻50HZ,AC.P3.400V.1N.為主電源。閥用電磁鐵選用AC220V.為電源。操控用繼電器、光柵等選用DC24V.為電源。

10T龍門液壓機特點

      1、可根據用戶供應需特殊訂做，具體參數以出廠實樣為準。

　　2、本產品是新型快速式壓力機，框架結構采用優良鋼板焊接而成。

　　3、這樣，可以有不同排量，不同變量形式的油壓泵和油壓馬達任意組合，通過參數合理匹配。

　　4、整體式閉式油壓傳動裝置的優點是結構緊湊，中間不需要管路連接，相對來說，使用成本較低。

　　5、缺點是:安裝布局有的限制，一般專用性比較強。這種布局在工程機械上應用很少。

　　6、分置式閉式油壓傳動裝置是油壓泵和油壓馬達為各自獨立元件，通過管路連接組成。

　　7、龍門液壓機由于工作面不動，可避免壓制工件時因工作臺運動而引起的錯位。保證壓制的精度。

　　8、當然，龍門液壓機由于用管路連接，增加了泄漏的幾率和需要對管路進行清洗過濾。分置式布局在工程機械閉式油壓傳動中占主導地位。

技術參數

項目	單位	YW35-50	YW35-100	YW35-160
公稱力	KN	500	1000	1600
液體工作壓力	Mpa	25	25	25
主缸行程	mm	400	600	600
壓頭下行速度	mm/s	20	25	25
壓頭回程速度	mm/s	40	50	50
壓頭至工作臺面距離	mm	1000	1600	1800
工作臺移動距離	mm	550	660	700
工作臺面積（長*寬）	mm	600*500	850*600	950*650
龍門檔距	mm	800	1100	1150
電機功率	KW	4	7.5	7.5
機身埋入地面深度	mm	300	350	350
重量(約)	KG	3	4.2	6.8

產品用途

      廣泛用于機械行業的拆裝、成型、校 直、 拉伸、鈑金成型的壓制工作，并可對分角齒一次性冷鉚成型是現代汽車修理行業壓力設備。
